Как выбрать канальный вентилятор

Подбор канального вентилятора

Вентиляционные системы имеют различные варианты исполнения, особенности каждого из которых обусловлены назначением и условиями функционирования. В этом отношении можно выделить несколько групп различного назначения, выполняющих определённые задачи и соответствующие техническим требованиям, исходя из условий работы. Наиболее распространённой группой из них можно считать канальные вентиляторы, которые используются на всех видах зданий:

• Жилые (многоквартирные дома или частные коттеджи, небольшие дома на несколько квартир).
• Производственные здания (отдельные цеха, объединения, состоящие из нескольких связанных между собой подразделений и т.д.).
• Общественные (крупные магазины, концертные или спортивные залы, аэропорты и т.п.).

Устройство и особенности использования системы в каждом случае имеют свои особенности, свойственные только данному объекту. При этом, общие принципы построения системы имеют схожую структуру и различаются, по сути, лишь наборов характеристик.

Канальные вентиляторы, назначение и особенности

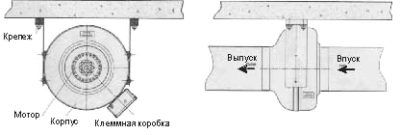

Канальные вентиляторы встраиваются в разрыв воздуховода и служат для создания усилия для транспортировки воздуха. Они используются для систем внутренней или наружней вентиляции, перемещающей чистый воздух без механических примесей с температурой до 80°. Основная задача устройства – создание импульса, дающего потоку воздуха необходимую энергию для движения в нужном направлении с определённой скоростью. Конкретные характеристики потока зависят от местных условий, назначения воздухопровода и прочих параметров системы.

Область применения канальных вентиляторов – системы с большой длиной воздуховодов (более 10 м), обладающие высоким аэродинамическим сопротивлением (большое количество соединений, изменений направления движения и т.п.). Для обеспечения заданных параметров движения воздушной струи – давление, производительность, скорость движения – необходимо наличие вентилятора, способного создать нужные условия.

Основная особенность канальных вентиляторов – возможность регулировки характеристик (в определенных пределах). Регулировка выполняется путем изменения напряжения питания на двигателях, изменения скорости вращения рабочего колеса, влияющей на параметры воздушного потока. Такая возможность позволяет использовать более широкий выбор устройств, иметь некоторый запас мощности. Необходимость возможности регулирования вызвана тем, что система воздуховодов имеет разные величины воздушного давления на начальной и конечной точках. Изменения условий в помещении или на улице могут вызвать ослабление или усиление естественной депрессии, что изменит режим работы устройства. Возможность гибкой компенсации таких изменений позволяет сохранять эффективность функционирования системы на должном уровне.

 Виды канальных вентиляторов

По назначению системы разделяют следующие виды:

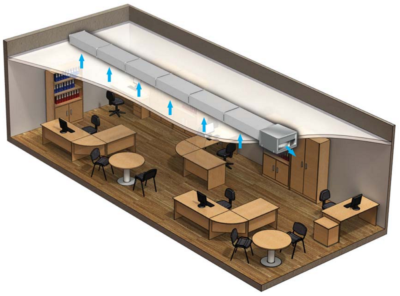

• Канальный вентилятор приточный. Обеспечивает поступление в помещение свежего воздуха.
• Канальный вентилятор вытяжной. Обеспечивает вывод отработанного воздуха из помещений.

Оба типа относятся к обычным системам вентиляции, причем, чаще всего приточка и вытяжка работают в паре и должны максимально соответствовать друг другу по объему поступающего и удаляемого воздуха. При этом, обе системы могут существенно отличаться длиной и размерами воздуховодов, наличием дополнительного оборудования, оказывающего влияние на характеристики потока.

Поэтому простая установка двух одинаковых экземпляров в данном случае не годится, нужен точный расчет каждой ветки по отдельности.

По типу канала оборудование можно разделить:

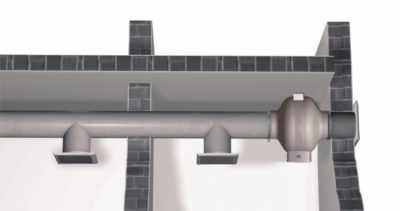

• Канальный вентилятор круглый. Устанавливается в воздуховоды соответствующего сечения. Часто бывает представлен осевыми или центробежными прямоточными конструкциями, подходящими к имеющимся условиям по своим рабочим характеристикам.

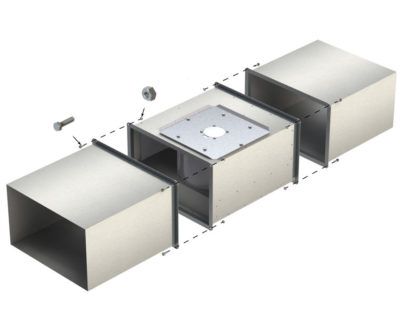

• Канальный вентилятор прямоугольный. Используется для прямоугольных каналов, обычный тип конструкции – центробежные вентиляторы с боковым всасыванием. Для прямоугольных сечений канала такая конструкция является оптимальной, поскольку осевые рабочие колеса, вписанные в прямоугольник, имеют большой процент «мертвого» пространства, создающего турбулентные потоки с высоким уровнем шума.

Круглые воздуховоды являются более эффективными по аэродинамическим свойствам. При этом, осевые вентиляторы в массе не способны создавать высоких давлений, что несколько ограничивает их использование в системах с высокой ответственностью – промышленных, общественных зданий. При этом, с возрастанием размеров (диаметра) воздуховода эффективность от использования осевых вентиляторов увеличивается, так как определяющим все характеристики параметром является размер рабочего колеса.

Прямоугольные воздуховоды наилучшим образом совмещаются с центробежными вентиляторами. Способность обеспечивать большое давление потока позволяет использовать радиальные конструкции в системах с большой длиной, частыми поворотами или ответвлениями. При этом, прямоугольные каналы имеют высокий уровень шума из-за наличия множества зон турбулентности. Использование прямоугольных каналов считается более предпочтительным в участках с необходимостью как можно экономичнее распределить объем, наиболее компактным образом разместить коммуникации в условиях ограниченности пространства.

Принцип подбора

Подбор канального вентилятора основан на сопоставлении технических характеристик устройств, соответствующих заданным условиям. Подбор определенного типа вентилятора сводится к определению наиболее подходящего по своим характеристикам устройства, с учетом типа и сечения канала, потребностей помещения в объемах поступающего или выводимого воздуха, аэродинамического сопротивления и т.д. Определенная сложность возникает в том, что размеры готовых вентиляторов не всегда позволяют разместить их в ограниченном пространстве, вынуждая искать другие подходящие варианты, что не всегда дает оптимальный эффект.

Прежде всего, следует определиться с типом и размерами канала. В соответствии с имеющимися параметрами будет подбираться подходящий тип корпуса. Следующим действием станет определение рабочих характеристик устройства, обусловленных потребностями системы – давлением, производительностью и т.п. Эти данные рассчитываются во время проектных работ, но нередки случаи изменений в планировке или конструкции зданий, вызывающие необходимость пересчета систем вентиляции.

Для окончательного выбора надо получить все необходимые данные:

• Производительность.
• Размеры и форма канала.
• Тип устройства.

Сопоставление параметров готовых устройств с полученными данными дадут нужный результат.

Канальные вентиляторы используются в системах, требующих индивидуального расчета и выбора оборудования под имеющиеся условия. Величины, влияющие на выбор конкретного устройства, определяют объем воздуха и скорость движения потока. Кроме того, важным фактором становится тип канала и форма сечения, предопределяющие выбор того или иного типа вентилятора. Наличие большого количества типов оборудования несколько облегчает задачу, предоставляя широкие возможности выбора оптимально соответствующего устройства.
