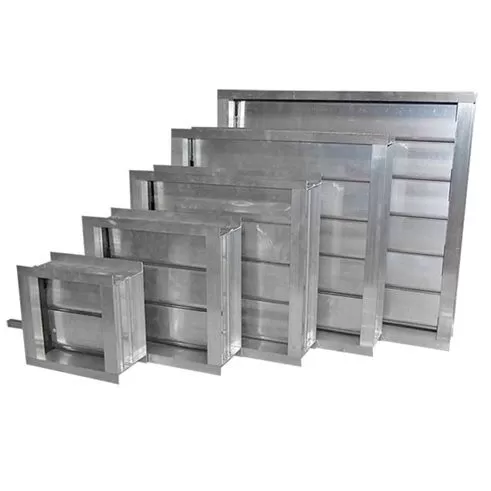

Клапан состоит из прямоугольного корпуса и установленных в него жалюзи, которые через систему зубчатых колес поворачиваются на требуемый угол. В качестве материала для изготовления корпуса и жалюзи применяются соответствующие алюминиевые профили.
Конструктивно клапан исполняется только с прямоугольным сечением.
Плотность закрытия заслонок достигается применением резиновых уплотнителей, находящихся в пазах корпуса и жалюзи.
Прилегание жалюзи с боковыми стенками корпуса уплотняется пластиковыми вставками, служащих одновременно опорами подшипников скольжения жалюзи.
КВАЛ может комплектоваться электромеханическим приводом с возвратной пружиной или реверсивным без возвратной пружины.
Стандартные типоразмеры |
Клапан воздушный Квал 150х150 |
Клапан воздушный Квал 200х200 |
Клапан воздушный Квал 300х150 |
Клапан воздушный Квал 300х200 |
Клапан воздушный Квал 300х300 |
Клапан воздушный Квал 400х200 |
Клапан воздушный Квал 400х400 |
Клапан воздушный Квал 500х250 |
Клапан воздушный Квал 500х300 |
Клапан воздушный Квал 500х500 |
Клапан воздушный Квал 600х300 |
Клапан воздушный Квал 600х350 |
Клапан воздушный Квал 700х400 |
Клапан воздушный Квал 800х500 |
Клапан воздушный Квал 1000х500 |
Клапаны имеют любые размеры по ширине (размер А –размер параллельно осям вращения жалюзи) и фиксированный размерный ряд по высоте (размер В - перпендикулярно осям вращения лопаток) внутреннего сечения корпуса.
Фактический размер высоты внутреннего сечения клапана отличается от его типоразмера В на 11мм и равен (В+11). Минимальный типоразмер В=100. Дальнейшие размеры идут с шагом 50 мм. Если типоразмер В оканчивается на 00, то жалюзи не выходят за пределы корпуса клапана, если на 50, то с одной стороны корпуса клапана будет вылет одной жалюзи на 42 мм.
Приводная ось клапана имеет квадратное сечение 12х12 мм и может быть расположена на любой боковой стороне.
Управление воздушных клапанов КВАЛ осуществляется с помощью ручного или электрического привода.
